陶瓷燒結爐大小怎么選？關鍵參數與決策方法

作者:鄭州科佳來源：原創 發表時間：2026-05-19 15:19:39

陶瓷燒結爐選型指南：選型核心在于匹配您的材料體系、產量需求和發展規劃，而非單純追求"越大越好"或"越小越省"。以下是系統化的選型框架：

一、先明確 4 個基礎條件

維度	關鍵問題	影響點
材料類型	氧化物/非氧化物？納米粉體還是傳統陶瓷？	決定最高溫度、氣氛要求
燒結工藝	常壓燒結/熱壓/熱等靜壓/SPS放電等離子？	決定爐型結構
單批產量	每次燒結多少件/多少公斤？	決定爐膛有效容積
溫度要求	最高燒結溫度？保溫時長？	決定加熱元件和爐襯材質

二、爐膛尺寸選擇的實用公式

1. 按裝載量反推爐膛容積
爐膛有效容積(L) ≈ 單批坯體總體積 × 1.5 ~ 2.5；
松散擺放（如匣缽裝燒）：取 2.0~2.5 倍；
緊密疊放（如熱壓模具）：取 1.5~2.0 倍；
必須預留加熱元件輻射空間、熱電偶位置、氣氛循環通道。

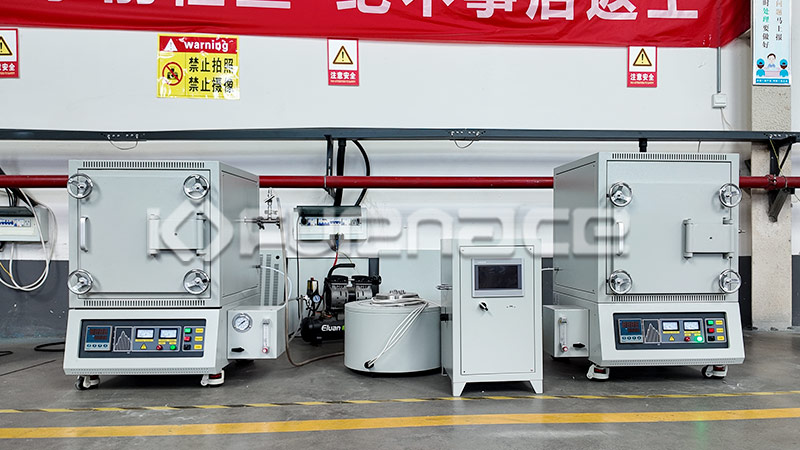

實驗小型氣氛燒結爐點擊圖片查看詳情

2. 常見爐型尺寸參考

類型	典型爐膛尺寸	適用場景
實驗室型	150×150×150mm ~ 200×200×300mm	配方研發、小樣測試，單次 0.5-5kg
中試型	300×300×400mm ~ 500×500×600mm	工藝放大驗證，單次 10-50kg
生產型	600×600×800mm 以上	批量生產，單次 100kg+

三、不同材料的選型側重點

?氧化物陶瓷（Al?O?、ZrO?、MgO 等）
①溫度：1600-1750°C 居多；
②氣氛：空氣即可，可選箱式電阻爐或推板窯；
③爐襯：氧化鋁纖維/輕質莫來石磚；
④尺寸建議：按產量選，一般實驗室選 3-12L，生產型 100L 以上。

?非氧化物陶瓷（SiC、Si?N?、B?C 等）
①溫度：1800-2200°C+；
②氣氛：必須惰性氣氛（Ar/N?）或真空；
③爐型：真空燒結爐、氣氛保護爐；
④尺寸注意：氣氛均勻性比容積更重要，長寬比建議 ≤3:1。

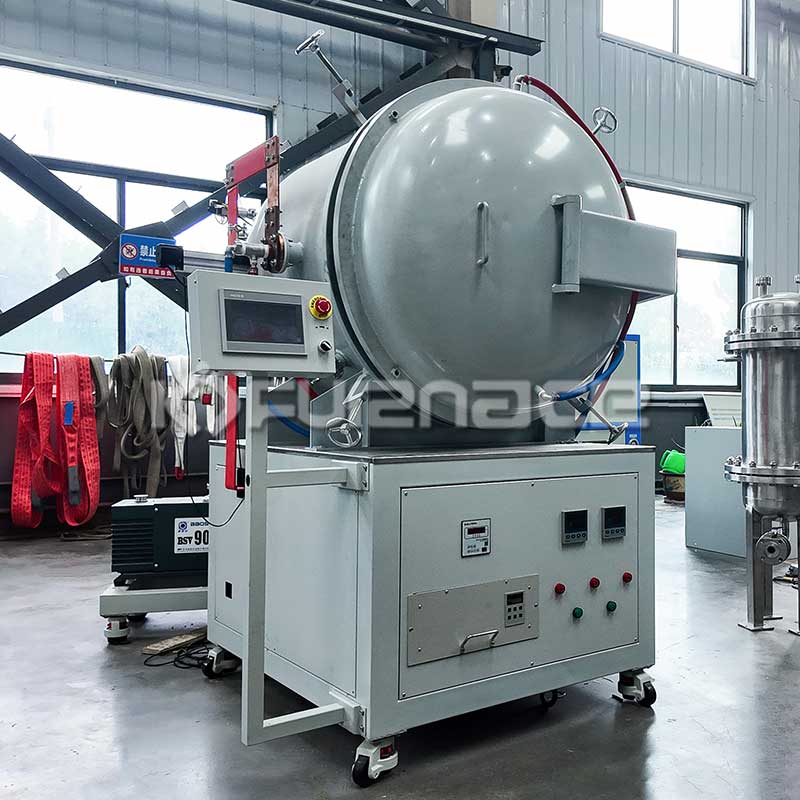

2200℃石墨真空爐點擊圖片查看詳情

?功能陶瓷（MLCC、壓電陶瓷、鐵氧體等）
①精度要求：溫控精度 ±1~3°C，氣氛露點嚴格控制；
②爐型：鐘罩爐、網帶爐（連續式）、箱式精密爐；
③尺寸：通常中等偏小，強調溫場均勻性（±5°C 以內）。

四、容易被忽視的關鍵細節

溫場均勻性：爐膛越大，邊緣與中心溫差越大。生產型爐子務必要求廠家提供9點測溫報告；
升溫速率限制：大爐膛升溫慢，納米材料需要快速升溫時，寧可小爐多次；
冷卻方式：大件/厚件需要可控冷卻，確認爐子是否帶風冷/水冷系統；
開門方式：側開門 vs 升降式 vs 鐘罩式——影響裝爐效率和車間布局;
擴展余量：建議按當前需求的 1.2-1.5 倍選型，避免半年后又換爐。

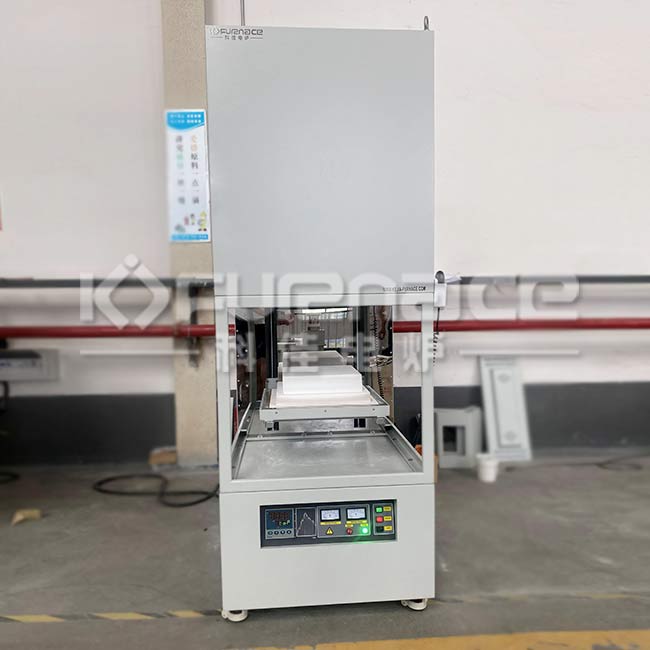

升降式燒結爐點擊圖片查看詳情

五、快速?zèng)Q策流程圖

材料類型？ ──→ 非氧化物 ──→ 必須氣氛/真空爐 ──→ 重點考察密封性和氣氛系統
↓ ↓
氧化物 ←──────────┘
↓
產量需求？ ──→ <5kg/批 ──→ 實驗室型 3-20L
↓ ↓
5-50kg/批 ──→ 中試型 30-200L
↓
>50kg/批 ──→ 生產型 200L+ 或連續式窯爐
↓
最高溫度？ ──→ 確認加熱元件（電阻絲/硅碳棒/硅鉬棒/石墨）
↓
預算約束？ ──→ 國產 vs 進口，核心部件（溫控表、熱電偶）建議進口
↓
確定 2-3 家供應商，要求提供溫場測試數據和同類型客戶案例

六、總結—選型原則："先定工藝，再算產量，留足余量，驗證溫場"。
