電子陶瓷層間一致性差，箱式和升降式到底差在哪？

作者:鄭州科佳來源：原創 發表時間：2026-05-22 15:32:58

電子陶瓷層間一致性差：箱式 vs 升降式燒結爐深度對比

?核心結論：層間一致性差的根源是"垂直方向溫場梯度"和"氣氛分層"，升降式爐型在這兩方面有結構性?xún)?yōu)勢，但箱式爐通過設計優化也能達標——關鍵看具體配置而非爐型本身。

一、電子陶瓷層間一致性的特殊要求
?電子陶瓷（MLCC、壓電陶瓷、LTCC/HTCC基板、鐵氧體等）對層間一致性有納米級敏感：

性能指標	層間差異容忍度	失效后果
介電常數 ε	±2%	多層電容器容量離散，電路失諧
壓電系數 d??	±5%	壓電驅動器位移不均，控制精度下降
電阻率	數量級一致	絕緣層局部擊穿，器件短路
晶粒尺寸	±10%	層間強度/介電損耗差異
層厚收縮率	±1%	共燒后內應力，分層/微裂紋

? 關鍵洞察：電子陶瓷通常是多層疊燒（10-100層/匣缽），層間一致性 = 垂直方向溫場均勻性 + 氣氛均勻性 + 壓力傳遞均勻性。

二、箱式爐的層間一致性瓶頸

瓶頸1：垂直溫場梯度（固有缺陷）
?箱式爐典型結構：
[爐頂加熱]
↓ 輻射+對流
┌─────────┐
│ 第1層 │ ← 溫度最高（靠近熱源+熱空氣上升）
├─────────┤
│ 第2層 │ ← 溫度中等
├─────────┤
│ 第3層 │ ← 溫度較低
├─────────┤
│ ... │
├─────────┤
│ 第n層 │ ← 溫度最低（遠離熱源+底部散熱）
└─────────┘
↑
[爐底/側加熱]

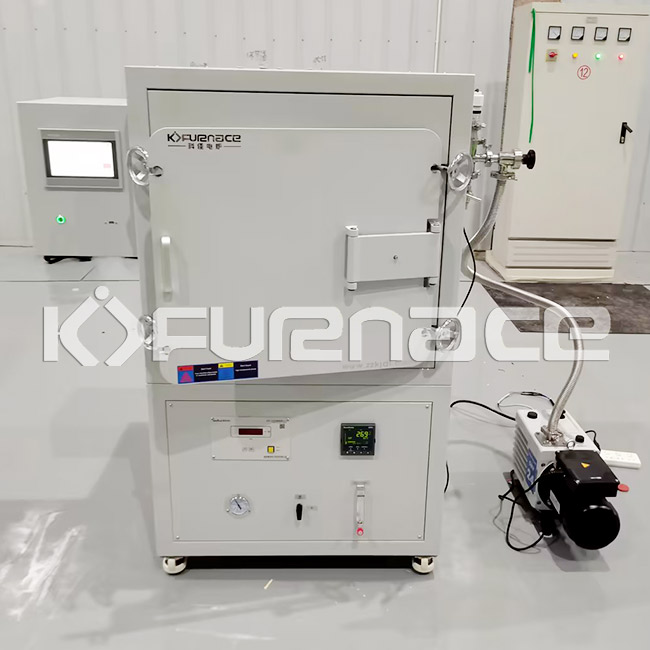

箱式氣氛爐點擊圖片查看詳情

?實測數據（典型箱式爐，滿載多層疊燒）：

層位	距頂距離	典型溫差	對電子陶瓷的影響
頂層	0-50mm	基準	過燒風險，晶粒偏大
上層	50-150mm	+3~5°C	介電常數偏高
中層	150-300mm	基準±1°C	理想?yún)^(qū)域（但僅占20%）
下層	300-500mm	-5~10°C	欠燒，密度偏低，介電損耗大
底層	>500mm	-10~15°C	嚴重欠燒，分層風險

致命問題：箱式爐的垂直方向天然存在溫度梯度，這是熱空氣對流和輻射衰減的物理規律決定的。

瓶頸2：氣氛分層與層間氧分壓差異
箱式爐氣氛行為：
N?/Ar從底部/側部通入
↓
重氣體（N?, Ar）下沉 → 底部氧分壓低（還原性強）
輕氣體（H?O, CO?分解產物）上浮 → 頂部氧分壓波動
↓
層間氧分壓差異 → 不同層氧化/還原程度不同
↓
BaTiO?基MLCC：氧空位濃度差異 → 絕緣電阻差異

瓶頸3：裝載方式限制
①箱式爐裝載：層間一致性影響；
②多層匣缽疊放：層間溫差最大，但產能高；
③單層平鋪：溫場均勻，但產能低；
④旋轉料架：可改善水平均勻性，垂直梯度仍在。

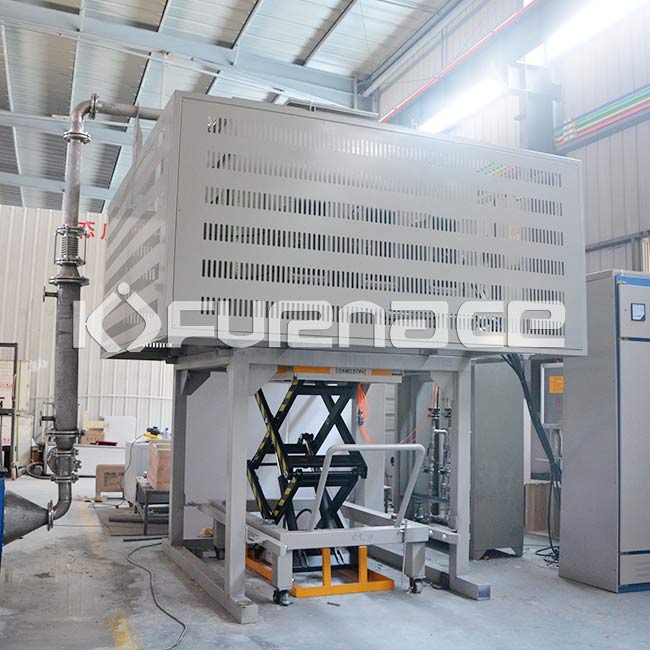

升降式氣氛燒結爐點擊圖片查看詳情

三、升降式爐的層間一致性?xún)?yōu)勢

優勢1：垂直方向熱場重構
升降式爐典型結構（鐘罩式）：

┌─────────────┐
│ 爐罩（加熱+保溫） │ ← 加熱元件可布置在側壁+頂部
│ ═══════════════ │ 但核心差異在"爐底運動"
│ │
│ 工件單層/少層 │ ← 可設計為**水平面加熱主導**
│ 置于爐底平臺上 │
│ │
└─────────────┘
↑
爐底升降機構
? 關鍵設計：升降式爐可通過以下方式消除或重構垂直梯度：

設計策略	實現方式	層間溫差改善
矮胖型爐膛	直徑>>高度，水平輻射主導	垂直梯度轉為水平梯度（更易均勻）
爐底加熱補償	爐底布置獨立加熱元件	底部溫度補償，±2°C以?xún)?nèi)
旋轉爐底	工件旋轉，層內均勻	消除圓周方向溫差
氣氛底部注入+頂部抽出	強制對流，打破分層	氧分壓層間差異<<10ppm

優勢2：氣氛可控性提升

參數	箱式爐	升降式爐
密封等級	門縫密封，微漏不可避免	法蘭面密封，可配水冷密封圈
氣氛置換時間	30-60分鐘	5-15分鐘
氧含量穩定性	±50ppm波動	±10ppm穩定
層間氧分壓差	可達20-50ppm	<<10ppm

對電子陶瓷的意義：BaTiO?的氧空位濃度直接影響介電常數和絕緣電阻，氧分壓差異10ppm即可導致層間性能差異。

優勢3：裝載方式優化
升降式爐的層間一致性?xún)?yōu)化裝載：
方案A：?jiǎn)螌哟竺娣e平鋪
→ 無層間差異，但產能受限
→ 適合高附加值、小批量電子陶瓷

方案B：多層間隔加熱
→ 每層之間設輻射屏/加熱板
→ 強制每層處于相同輻射環境
→ 產能提升，層間溫差±3°C

方案C：旋轉多層料架
→ 工件在升降過程中緩慢旋轉
→ 層內+層間動態均勻化

四、箱式爐能否做到層間一致？——能，但代價大
?高端箱式爐的層間一致性解決方案
①采用六面加熱+獨立控溫：成本約+40%；垂直梯度從±15°C降至±5°C；
②采用爐內強制循環風扇：成本約+30%；氣氛更均勻，但風速需<<1m/s防工件位移；
③多層輻射屏+間隔加熱板：成本約 +50% ；每層獨立輻射環境，±3°C；
④爐膛高度限制（<<300mm）：產能-50%；犧牲產能換均勻性；
⑤智能裝載優化：成本約+60% ；根據裝載量動態調整各區功率；

? 結論：箱式爐通過重金改造可以達到升降式的層間一致性，但綜合成本可能反超。

五、電子陶瓷選型決策

應用場景	推薦爐型	關鍵配置	層間一致性預期
MLCC介質層（<<10μm）	升降式/鐘罩式	真空+分壓氧，±1°C溫控	ε差異<<2%
壓電陶瓷疊層器件	升降式	旋轉爐底，氣氛閉環	d??差異<<5%
LTCC/HTCC基板共燒	箱式（矮膛型）或升降式	快速氣氛切換，低熱慣性	收縮率差異<<1%
鐵氧體磁芯大批量	推桿式連續爐	氣氛分區控制	批量一致性?xún)?yōu)，層間靠料柱設計
研發/小批量驗證	箱式（六面加熱+風扇）	程序精細，數據記錄	可滿足，但需工藝窗口放寬

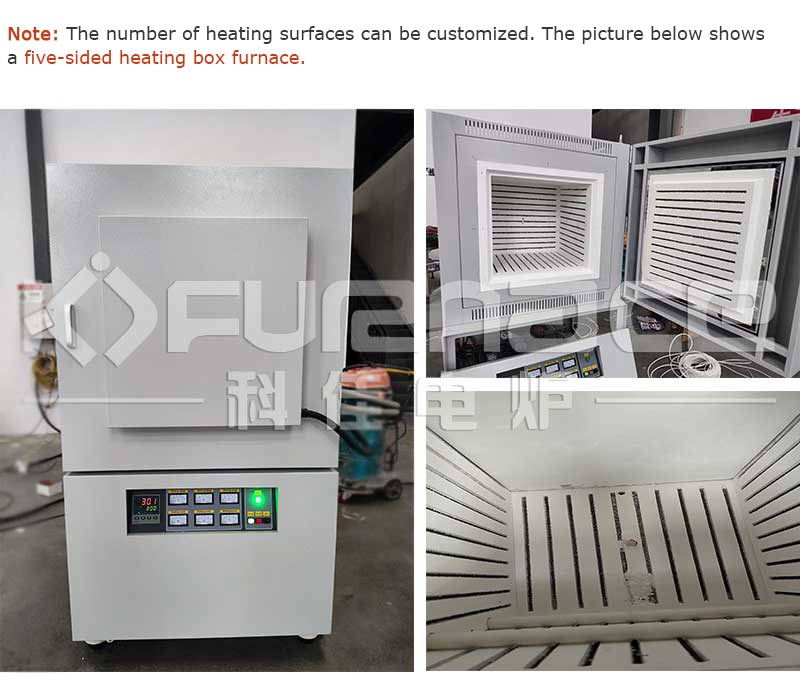

六面加熱箱式爐點擊查看詳情

六、層間一致性差的快速診斷

?診斷流程
發現層間性能差異（電容/壓電/電阻離散）
↓
剖切匣缽，標記層位（頂/上/中/下/底）
↓
├─ 各層晶粒尺寸差異大 ──→ 溫度梯度主因
│ └─ 測溫：熱電偶插入各層位置實測
│ └─ 對策：優化爐膛設計或換爐型
↓
├─ 各層顏色/氧含量差異 ──→ 氣氛分層主因
│ └─ 測氧：各層取樣惰氣熔融法測氧
│ └─ 對策：改善氣氛循環或密封
↓
├─ 各層密度差異但晶粒相近 ──→ 壓力傳遞/成形問題
│ └─ 驗證：生坯層間密度檢測
│ └─ 對策：等靜壓后處理或調整成形壓力
↓
└─ 隨機無規律 ──→ 粉末/工藝波動
└─ 粉末批次追溯，工藝參數SPC分析

七、總結
"電子陶瓷層間一致性，箱式爐輸在'垂直梯度不可控'，升降式贏在'爐膛可重構+氣氛可密封'。如果層間差異是你的核心痛點，升降式是更優解；如果預算受限，選矮膛六面加熱箱式+犧牲產能，也能達標。"
