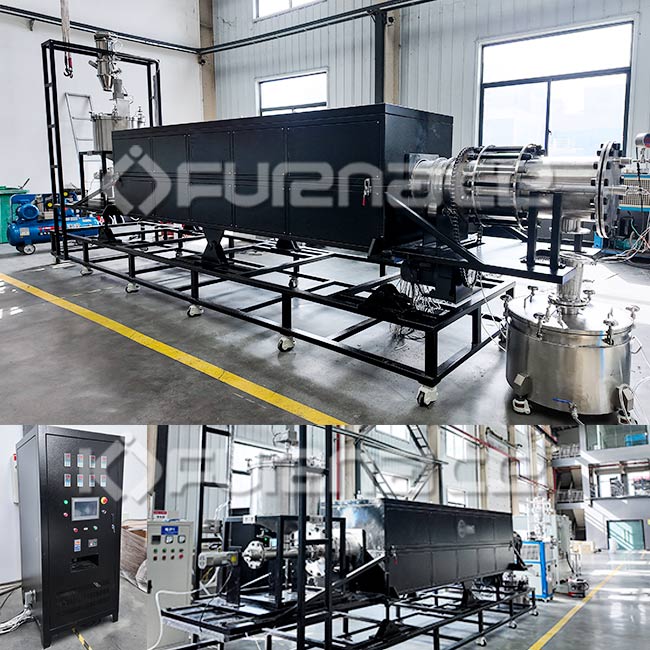

中試型/小批量生產型旋轉管式爐：選型與設計指南
作者:鄭州科佳 來源：原創 發表時間：2026-05-28 13:24:50
旋轉管式爐在中試放大和小批量生產階段具有獨特優勢：通過爐管旋轉實現物料動態翻滾，確保受熱均勻、避免局部過熱或結塊，同時支持連續或半連續進料，是粉末冶金、催化劑制備、新能源材料、特種陶瓷等領域的核心設備。以下從選型邏輯、關鍵設計參數、核心系統配置三個維度提供系統指南。
一、選型決策框架：先明確工藝需求，后定參數
1、 明確工藝需求優先級
| 決策維度 | 中試/小批量場景特征 | 選型傾向 |
| 物料形態 | 粉末、顆粒、短纖維 | 選旋轉式（避免靜態燒結結塊） |
| 處理規模 | 5–200 kg/h 或批次 1–50 kg | 回轉管式爐（非大型回轉窯） |
| 溫度范圍 | 通常 800–1600℃ | 根據上限選擇加熱元件材質 |
| 氣氛要求 | 惰性/還原/弱氧化/真空 | 需配密封法蘭+氣體控制柜 |
| 溫度精度 | ±1–5℃（中試可放寬至 ±5℃） | 單區或三溫區控制 |
| 連續性 | 半連續或批次 | 傾斜角度+轉速可調 |
2、旋轉式 vs. 固定式快速判定
選旋轉管式爐：粉末或催化劑研究、需高混合均勻性、小批量連續/半連續生產、物料易結塊或需氣固充分接觸（如活化、焙燒）。
選固定管式爐：塊狀樣品、薄膜、精密件、超高真空（≤10?³ Pa）或 ±1℃ 以內點對點精度要求。
二、關鍵設計參數詳解
1、 爐管系統設計
①爐管材質 ——310S不銹鋼、石英玻璃、剛玉陶瓷、Inconel/Hastelloy ；根據溫度與腐蝕性選擇：≤1200℃ 可用 310S 不銹鋼；高溫或腐蝕環境選陶瓷/鎳基合金；需高純環境選石英。
②管徑 (OD)——φ50–φ300 mm（中試型常見 φ100–φ200 mm）；管徑?jīng)Q定裝料量與停留時間，需結合產量與物料堆積密度計算。
③加熱長度——300–1500 mm；直接關聯均溫區長度，中試建議 ≥600 mm。
④均溫區精度——±1℃（實驗室級）/ ±5℃（中試可接受）；三溫區設計可延長均溫區、消除端部熱損失。
⑤爐管傾角——0–10° 可調（常用 1–5°）；傾角決定物料軸向移動速度，與轉速協同控制停留時間。
⑥旋轉速度——1–40 r/min（常用 3–10 r/min）；低速防揚塵，高速增強混合；變頻調速必備。
2、加熱系統選型
| 目標溫度 | 加熱元件 | 適用場景 | 備注 |
| 800–1200℃ | 電阻絲 | 常規中試、成本敏感 | 成本低，易更換 |
| 1200–1600℃ | 硅碳棒（SiC）/ 硅鉬棒（MoSi?） | 高溫焙燒、陶瓷燒結 | MoSi? 需配變壓器，抗氧化 |
| 1600–1800℃ | 石墨加熱體 | 超高溫、真空/惰性氣氛 | 必須在真空或惰性氣氛下使用，防止氧化 |
2.3 氣氛與真空系統
中試型旋轉管式爐的氣氛控制是工藝成敗的關鍵，需根據反應類型配置：
惰性氣氛——配置N?/Ar 供氣包 + 質量流量計 + 氧含量監測 ；用于防止氧化，常規保護。
還原氣氛——H?/Ar 混合氣 + 防爆安全系統（如火焰?zhèn)鞲衅?、泄爆閥）；用于金屬氧化物還原、催化劑活化。
弱氧化氣氛——可控 O?/N? 混合；用于特定氧化物合成。
真空——旋片泵（粗真空）或渦輪分子泵（高真空 ≤10?³ Pa）；用于高純材料制備、脫氣處理。
密封設計要點：
①采用充氣密封或磁流體密封，確保旋轉狀態下氧含量 ≤100 ppm（中試級可放寬至 ≤500 ppm）。
②爐管兩端配置不銹鋼法蘭（304/316L），快裝卡箍結構便于維護。
③若需真空，建議選用石英或陶瓷爐管（金屬管焊接法蘭易變形漏氣）。

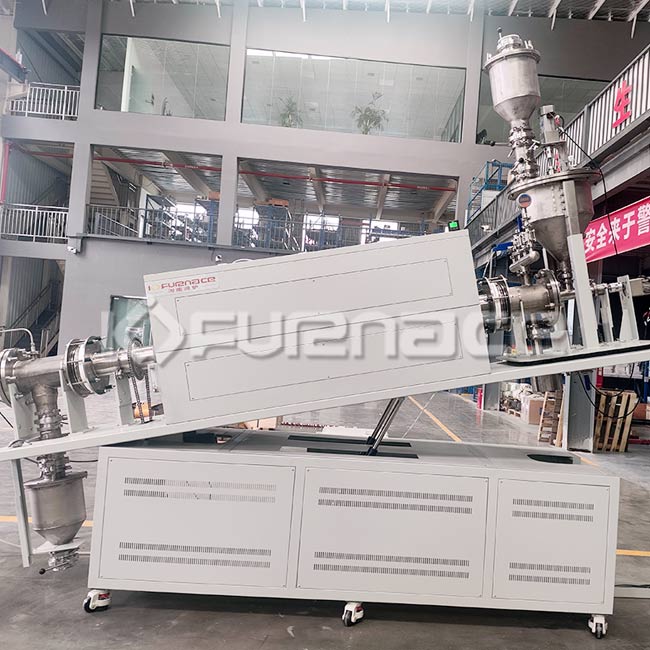

2.4 進料與出料系統
| 進料方式 | 適用物料 | 特點 |
| 螺旋輸送機 | 粉末、細顆粒 | 計量精確，可控進料速率，適合連續工藝 |
| 振動料斗 | 不規則顆粒、易架橋物料 | 防堵料，均勻下料 |
| 批次裝料 | 小批量實驗、貴重物料 | 手動或傾翻裝料，靈活性高 |
| 傾斜自卸 | 處理完成后自動出料 | 爐體翻轉角度 90–180°，無需取出爐管 |
三、控制系統與安全設計
3.1 溫度控制架構
單區控制：結構簡單，成本低，適用于均溫要求不高的工藝。
三溫區串級控制：主控溫區（中段）+ 兩端輔助加熱，可顯著延長均溫區長度，適合需要嚴格溫度梯度或長停留時間的工藝。
PID 算法 + 30 段程序控溫：支持升溫、保溫、降溫曲線編程，滿足復雜熱處理工藝需求。
3.2 安全與監測
①超溫保護：獨立硬件限溫器（獨立于主控系統）；
②氣氛監測：氧分析儀、壓力傳感器、氣體泄漏報警；
③旋轉保護：扭矩監測、過載停機、斷電自動剎車；
④爐體結構：雙層爐殼 + 風冷/水冷，表面溫度 ≤60℃；
⑤傾斜鎖定：機械鎖止裝置，防止意外傾翻；
⑥數據記錄：USB/RS485/以太網接口，支持工藝追溯（符合 GMP/實驗記錄要求）。
四、典型中試型配置參考
以下為中試型旋轉管式爐的典型參數區間，供定制時參考：
| 項目 | 參數范圍 |
| 最高溫度 | 1100℃ / 1300℃ / 1600℃（三檔常見） |
| 爐管材質 | 310S 不銹鋼 / 石英 / 剛玉 |
| 管徑 × 加熱長度 | φ100–200 mm × 600–1200 mm |
| 處理量 | 5–50 kg/批次 或 2–20 kg/h（連續） |
| 轉速 | 0.5–15 r/min（變頻可調） |
| 傾角 | 0–5° 手動或電動調節 |
| 控溫精度 | ±1℃（顯示）/ ±5℃（均溫區） |
| 氣氛 | 惰性/還原/真空可選 |
五、供應商溝通清單
定制設備前，建議向制造商提供以下信息以獲取精準方案：
①物料特性：粒徑分布、堆積密度、流動性、腐蝕性、含揮發分情況
②工藝曲線：最高溫度、升溫速率、保溫時間、目標停留時間
③氣氛需求：氣體種類、純度要求、氧含量上限、壓力范圍
④產能目標：批次量或小時處理量，未來放大計劃
⑤特殊要求：是否需要 GMP 認證、防爆等級、數據記錄格式
六、總結
中試型旋轉管式爐的選型核心是平衡工藝精度與放大彈性。相比實驗室設備，需強化連續進料、氣氛密封和自動化控制；相比工業回轉窯，則需保留參數可調性以驗證工藝窗口。我司建議優先選擇三溫區控制、變頻調速、傾角可調、模塊化氣氛系統的配置，為后續工業化放大奠定數據基礎
