獲取報價
即刻留言
添加微信咨詢報價服務(wù)熱線
177-3714-9370
熱銷產(chǎn)品推薦PRODUCTS
金屬鍵合 vs 真空釬焊：連接方式的核心區(qū)別
作者:鄭州科佳 來源：原創(chuàng) 發(fā)表時間：2026-06-03 14:34:01
金屬鍵合是"固態(tài)原子直接結(jié)合"，真空釬焊是"液態(tài)釬料填充凝固"——前者不用任何中間材料，后者必須依賴第三種金屬（釬料）。
一、連接機理與本質(zhì)區(qū)別
| 維度 | 金屬鍵合 | 真空釬焊 |

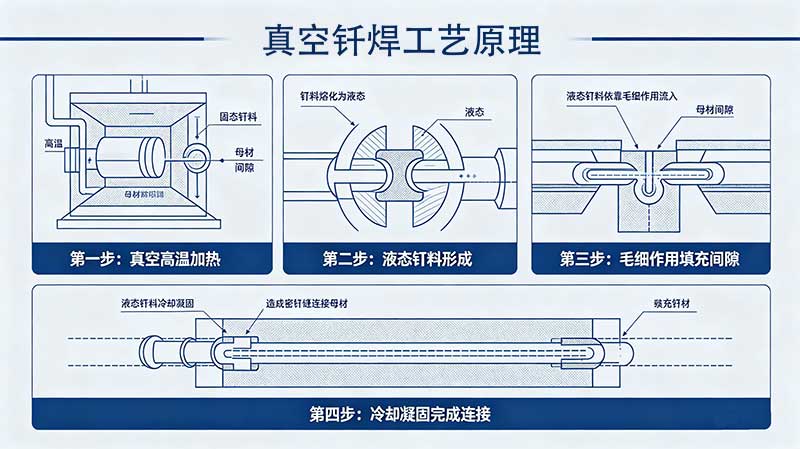

| 結(jié)合機制 | 金屬原子間直接擴散/鍵合（固態(tài)連接） | 釬料熔化→毛細填充→凝固（液態(tài)→固態(tài)） |
| 是否需要中間材料 | ? 不需要，靠金屬自身原子結(jié)合 | ? 必須，需預(yù)置或涂敷釬料（如Ag-Cu-Ti、Ni基等） |
| 母材是否熔化 | ? 母材始終固態(tài) | ? 母材也不熔化（這是釬焊區(qū)別于焊接的本質(zhì)） |
| 典型溫度 | 遠低于母材熔點，常200–400°C（熱壓鍵合） | 600–1200°C，取決于釬料體系 |
| 工藝時間 | 秒級，適合量產(chǎn) | 分鐘到小時級 |
| 環(huán)境要求 | 通常在氮氣/惰性氣氛中即可 | 必須高真空（≤10?³ Pa），消除氧化 |
| 是否用釬劑 | 不涉及釬劑概念 | 無需釬劑（真空本身替代了釬劑的保護作用） |
| 主要應(yīng)用場景 | 半導(dǎo)體芯片封裝（DIP/SOP/SiP/3D封裝）、MEMS、光電器件 | 航空航天渦輪葉片、熱交換器、陶瓷-金屬連接、電子封裝（AMB基板） |
二、接頭結(jié)構(gòu)與性能差異
①金屬鍵合
無焊縫、無釬料層，界面原子級結(jié)合。
強度、導(dǎo)電性、導(dǎo)熱性接近母材，耐高溫、抗腐蝕好。
無殘余釬料，適合半導(dǎo)體、醫(yī)療、航空等高純凈要求場景。
②真空釬焊
有明顯釬縫（釬料層），厚度約幾十至幾百微米。
強度受釬料限制，高溫 / 強腐蝕下釬料層易成薄弱區(qū)。
變形小、尺寸精度高，適合復(fù)雜結(jié)構(gòu)、多接頭、大批量生產(chǎn)。
三、應(yīng)用場景與優(yōu)缺點
①金屬鍵合（擴散）
? 優(yōu)點：接頭強度高、無釬料、耐高溫、高導(dǎo)電導(dǎo)熱。
? 缺點：設(shè)備貴、參數(shù)嚴、表面要求高、成本高、效率低。
適用：Cu–Cu/Au–Au/Al–Al 鍵合、晶圓級封裝、真空密封、異種金屬（如鈦–鋁）。
②真空釬焊
? 優(yōu)點：溫度低、變形小、間隙容忍度大、可焊復(fù)雜件、成本適中、效率高。
? 缺點：有釬料層、強度較低、高溫性能受限。
適用：換熱器、航空構(gòu)件、刀具、陶瓷–金屬連接、不銹鋼 / 鈦合金 / 銅合金焊接。
③總結(jié)
金屬鍵合：無釬料、固態(tài)擴散、原子級連接、強度高、成本高、適合高精尖。
真空釬焊：有釬料、液相填充、毛細連接、強度中等、成本低、適合復(fù)雜大批量。
四、實際選型參考
| 你的需求 | 選金屬鍵合 | 選真空釬焊 |
| 芯片互連、3D封裝 | ? 銅柱鍵合/TCB是主流 | ? 溫度太高，會損壞芯片 |
| 陶瓷基板與銅箔連接（AMB） | ? 做不了 | ? 800–950°C活性釬焊 |
| 薄壁鈦合金熱交換器 | ? 無法處理 | ? 真空環(huán)境防氧化，釬料填充復(fù)雜流道 |
| 大批量、秒級節(jié)拍 | ? TCB/超聲鍵合 | ? 周期太長 |
在線留言
直銷廠家
價格實惠
質(zhì)量靠譜
瀏覽了這篇文章的用戶還瀏覽了:
